新製品の1200V ワイドバンドギャップ シリコンカーバイド (SiC) ショットキーダイオードは、MPS (Merged PIN Schottky) 構造を特長とし、高い順方向サージ電流耐量、低い順方向電圧降下、低リーク電流、および低静電容量により優れた性能を有しています。これらの特性は、高周波および高電圧アプリケーションにおける効率と堅牢性の向上に貢献します。
1Aおよび2Aの電流定格で小型SMBおよび薄型SOD-128パッケージで提供される、これらのダイオードは、改善された沿面距離（例：SOD-128で3.2mm、SMBで2.6mm）を確保し、より優れた電気的絶縁特性を実現しています。さらに高い電流が要求される用途には、最大40A定格のバージョンがTO-247-3Lパッケージで提供され、幅広い電力設計が必要な場面においての最適化を可能にします。
全デバイスはAEC-Q101認定済みで、最大ジャンクション温度175℃に対応し、EV急速充電、蓄電装置、産業用及び通信電源などの要求の厳しい環境で高い信頼性と熱安定性を確保します。さらに、順方向電圧は正の温度係数により熱管理が簡素化され、高信頼性が要求されるアプリケーションにおいて安定した性能を実現します。
Key Features
- AEC-Q101準拠
- SOD-128パッケージ：設計保証された最小沿面距離 3.2mm
- SMBパッケージ：設計保証された最小沿面距離 2.6mm
- 最大接合部温度 175°C
- MPS (Merged PIN Schottky) 設計
- VF正の温度係数
- RoHS準拠
- ハロゲンフリー
Applications
- PFC高周波整流
- EV急速充電ステーション
- ブートストラップおよび非飽和ダイオード
- グリッド蓄電システム (ESS)
- 無停電電源装置 (UPS)
- 太陽光インバータシステム
- PVマイクロインバータ
- 通信整流器

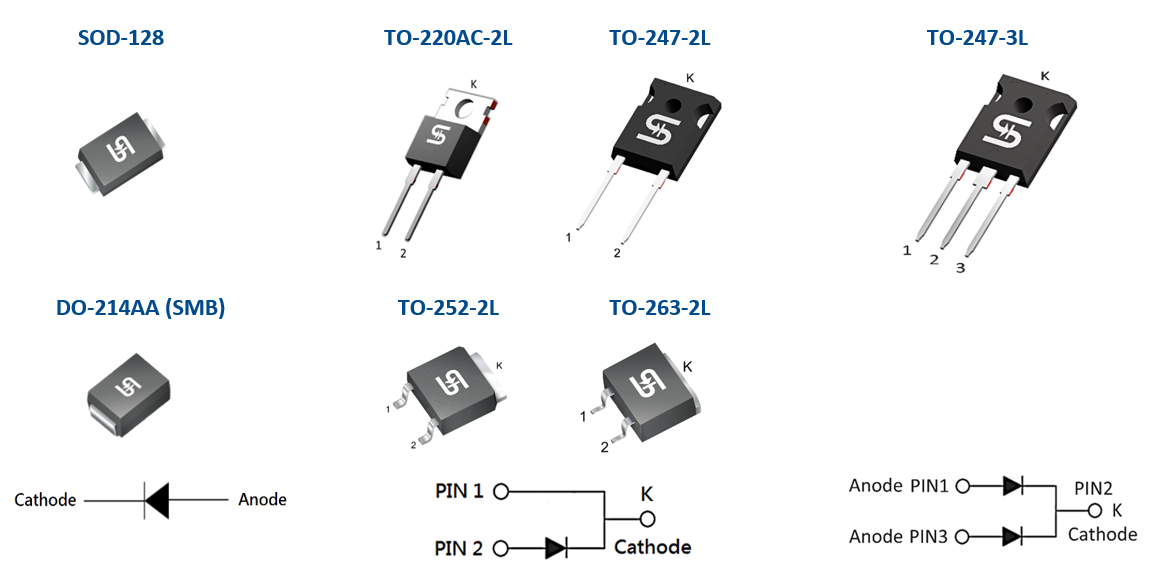

Product Portfolio
| Part Number | Package | VRRM (V) | IF (A) | VF @ TA= 25°C | IR @TA= 25°C Typ. (μA) | IR @TA= 175°C Typ. (μA) | IFSM @10μs (A) | QC Typ (nC) | |
| Typ. (V) | Max. (V) | ||||||||
| TSCDFS01120G2H | SOD-128 | 1200 | 1 | 1.36 | 1.5 | 3 | 5 | 256 | 4.3 |
| TSCDFS02120G2H | SOD-128 | 2 | 1.37 | 1.5 | 4 | 15 | 464 | 10.3 | |
| TSCDB01120G2H | DO-214AA (SMB) | 1 | 1.36 | 1.5 | 3 | 6 | 256 | 4.3 | |
| TSCDB02120G2H | DO-214AA (SMB) | 2 | 1.37 | 1.5 | 4 | 15 | 464 | 10.3 | |
| TSCDM05120G2H | TO-252-2L | 5 | 1.38 | 1.5 | 30 | 60 | 580 | 28 | |
| TSCDM08120G2H | TO-252-2L | 8 | 1.38 | 1.5 | 30 | 100 | 677 | 46 | |
| TSCDM10120G2H | TO-252-2L | 10 | 1.39 | 1.5 | 30 | 100 | 843 | 51 | |
| TSCDK05120G2H | TO-263-2L | 5 | 1.38 | 1.5 | 30 | 60 | 580 | 28 | |
| TSCDK08120G2H | TO-263-2L | 8 | 1.38 | 1.5 | 30 | 100 | 677 | 46 | |
| TSCDK10120G2H | TO-263-2L | 10 | 1.39 | 1.5 | 30 | 100 | 920 | 51 | |
| TSCDK15120G2H | TO-263-2L | 15 | 1.38 | 1.5 | 30 | 100 | 1241 | 74 | |
| TSCDK20120G2H | TO-263-2L | 20 | 1.38 | 1.5 | 30 | 200 | 1320 | 96 | |
| TSCDT05120G2H | TO-220AC-2L | 5 | 1.38 | 1.5 | 30 | 60 | 580 | 28 | |
| TSCDT08120G2H | TO-220AC-2L | 8 | 1.38 | 1.5 | 30 | 100 | 677 | 46 | |
| TSCDT10120G2H | TO-220AC-2L | 10 | 1.39 | 1.5 | 30 | 100 | 964 | 51 | |
| TSCDT15120G2H | TO-220AC-2L | 15 | 1.38 | 1.5 | 30 | 100 | 1203 | 74 | |
| TSCDT20120G2H | TO-220AC-2L | 20 | 1.38 | 1.5 | 30 | 200 | 1366 | 96 | |
| TSCDAH10120G2H | TO-247-2L | 10 | 1.39 | 1.5 | 30 | 100 | 920 | 51 | |
| TSCDAH15120G2H | TO-247-2L | 15 | 1.38 | 1.5 | 30 | 100 | 1158 | 74 | |
| TSCDAH20120G2H | TO-247-2L | 20 | 1.38 | 1.5 | 30 | 200 | 1280 | 96 | |
| TSCDAH30120G2H | TO-247-2L | 30 | 1.4 | 1.5 | 30 | 200 | 1360 | 142 | |
| TSCDAH40120G2H | TO-247-2L | 40 | 1.42 | 1.5 | 30 | 200 | 1771 | 184 | |
| TSCDH10120G2H | TO-247-3L | 10 | 1.38 | 1.5 | 30 | 60 | 580 | 28 | |
| TSCDH15120G2H | TO-247-3L | 15 | 1.36 | 1.5 | 30 | 100 | 765 | 46 | |
| TSCDH20120G2H | TO-247-3L | 20 | 1.39 | 1.5 | 30 | 100 | 920 | 51 | |
| TSCDH30120G2H | TO-247-3L | 30 | 1.38 | 1.5 | 30 | 100 | 1158 | 74 | |
| TSCDH40120G2H | TO-247-3L | 40 | 1.38 | 1.5 | 30 | 200 | 1280 | 96 | |
